三维油气管道与站场一体化完整性管理系统

2022-08-05 00:00:00   来源:    点击:54

基于三维GIS平台定制的完整性管理系统,实现了油气管道与站场的一体化管理,可视化部分实现三维展示,空间分析功能涵盖二维、三维空间分析。

油气管道是典型的地理分布广、空间信息多的线性工程,采用地理信息系统及在此基础上开发的管道完整性管理系统进行管理,能很好的处理空间数据,帮助管道管理者实现空间数据的可视化管理和分析利用。

油气管道的典型数据可视化一维图如下:



图1 管道一维图

油气管道典型数据可视化二维图如下:

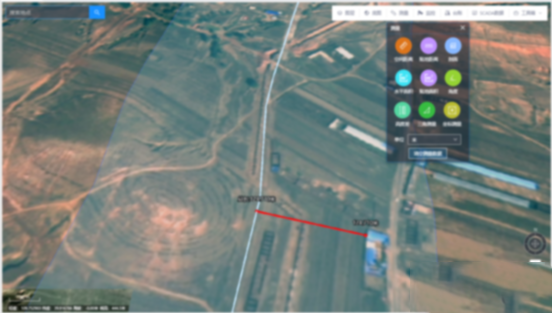

图2 管道二维地图

油气管道典型数据可视化三图如下:

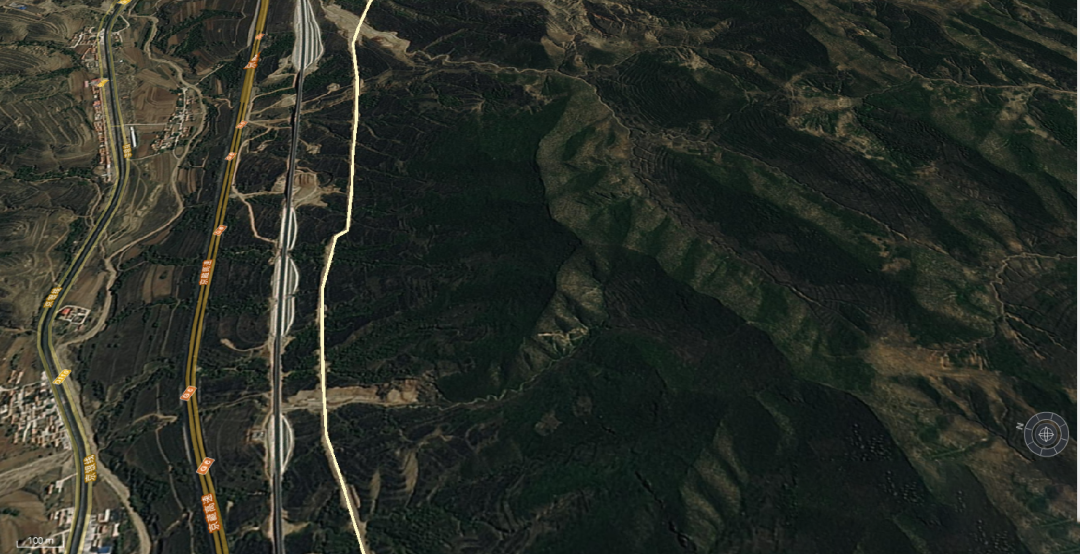

图3 管道三维地图


油气站场典型数据可视化三图如下:

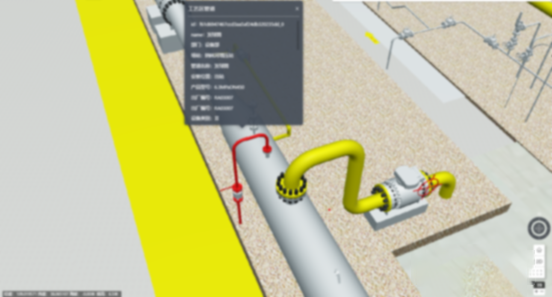

图4 站场三维系统


三维站场在现场真实还原的基础上,实现设备设施可视化和设备台账等静态数据管理,同时可集成视频监控系统和SCADA工艺参数显示,实现站场的实时动态管理。

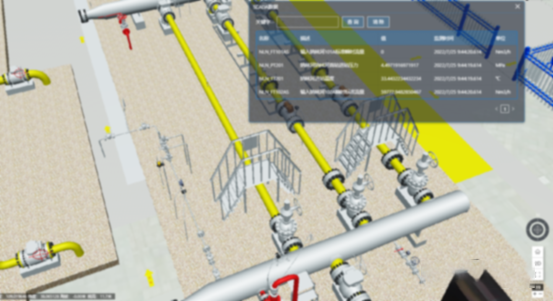

图5 三维站场接入实时工艺参数


传统的管道完整性管理系统地图模块将站场简化为点处理,管道和站场一体化三维系统实现地图上的管道站场平滑可视化过渡站场的精细管理。

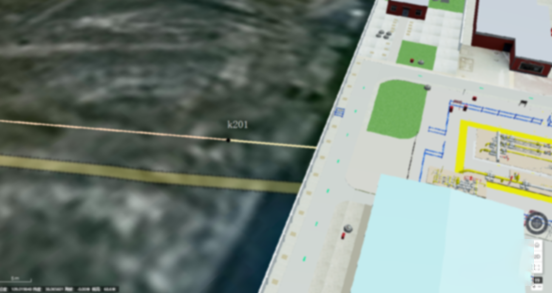

图5 管道与站场平滑可视化过渡


三维系统早期受限于数据采集困难、Web发布的平台开发投入及高难度和计算性能限制,一直未得到广泛应用,一些已建系统也因为体验不好而闲置。2010年后随着激光三维扫描、倾斜摄影和模型轻量化处理、平台定制开发优化及计算性能提升等技术应用,原有技术瓶颈得到突破,电力行业较早广泛拥抱三维技术,近几年油气管道等行业应用案例也开始多起来。相比早期的一维、二维展示,三维具有明显的优势,将来三维系统的应用将会更加广阔。


天津中油能源科技股份有限公司

2022.8
